木製サッシで短納期、低価格、高品質を実現した夢まどスタンダード

防火認定取得の既製サッシ
夢まどスタンダード

木製サッシ 夢まどスタンダード

夢まどスタンダードはアルミサッシの要領で簡単に取り付けられるよう、
雨仕舞い、納まり、施工方法などを「標準化」した既製サッシのシリーズです。
「防火設備認定」を取得しているため、都市部の準防火地域でも気軽に採用可能です。
防火ガラスは「ペアガラス」が標準仕様。

これまでの木製サッシの常識を打ち破る、次世代のスタンダードサッシです。


夢まどとは?



アルミサッシの要領で簡単に取り付けられるよう、雨仕舞い、納まり、施工方法などを「標準化」した既製サッシのシリーズ。 「防火設備認定」を取得しているため、都市部の準防火地域でも気軽に採用可能です。 防火ガラスは「ペアガラス」が標準仕様。 これまでの木製サッシの常識を打ち破る、次世代のスタンダードサッシです。

夢まどとは?





仕様

サッシの種類

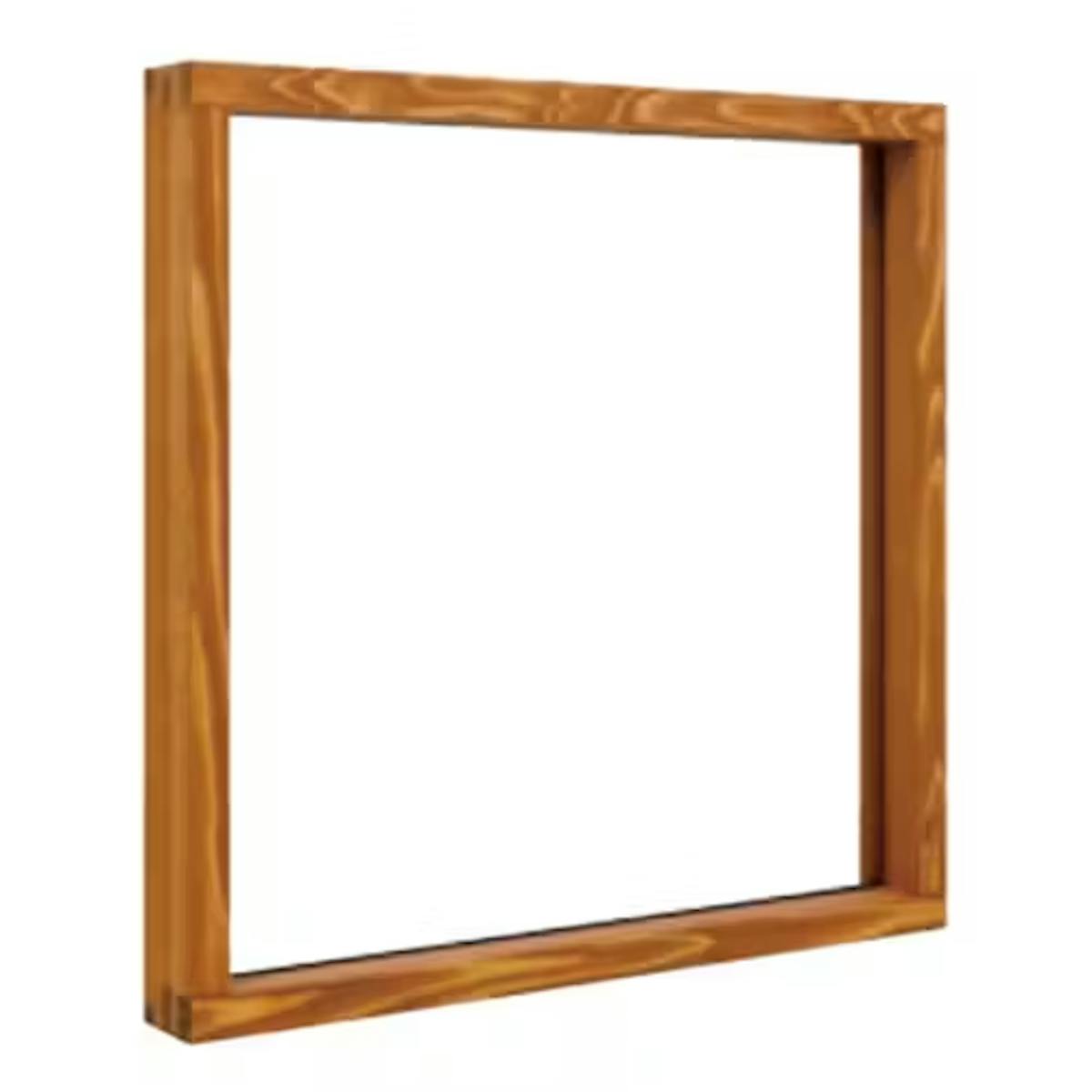

はめ殺し窓(フィックス)

はめ殺し窓(フィックス)

外部の景観を効果的に切り取る窓です。アルミ製・樹脂製のサッシと違い、フレームの存在感を感じさせません。ピクチャーウィンドウとしてのご利用に最適です。

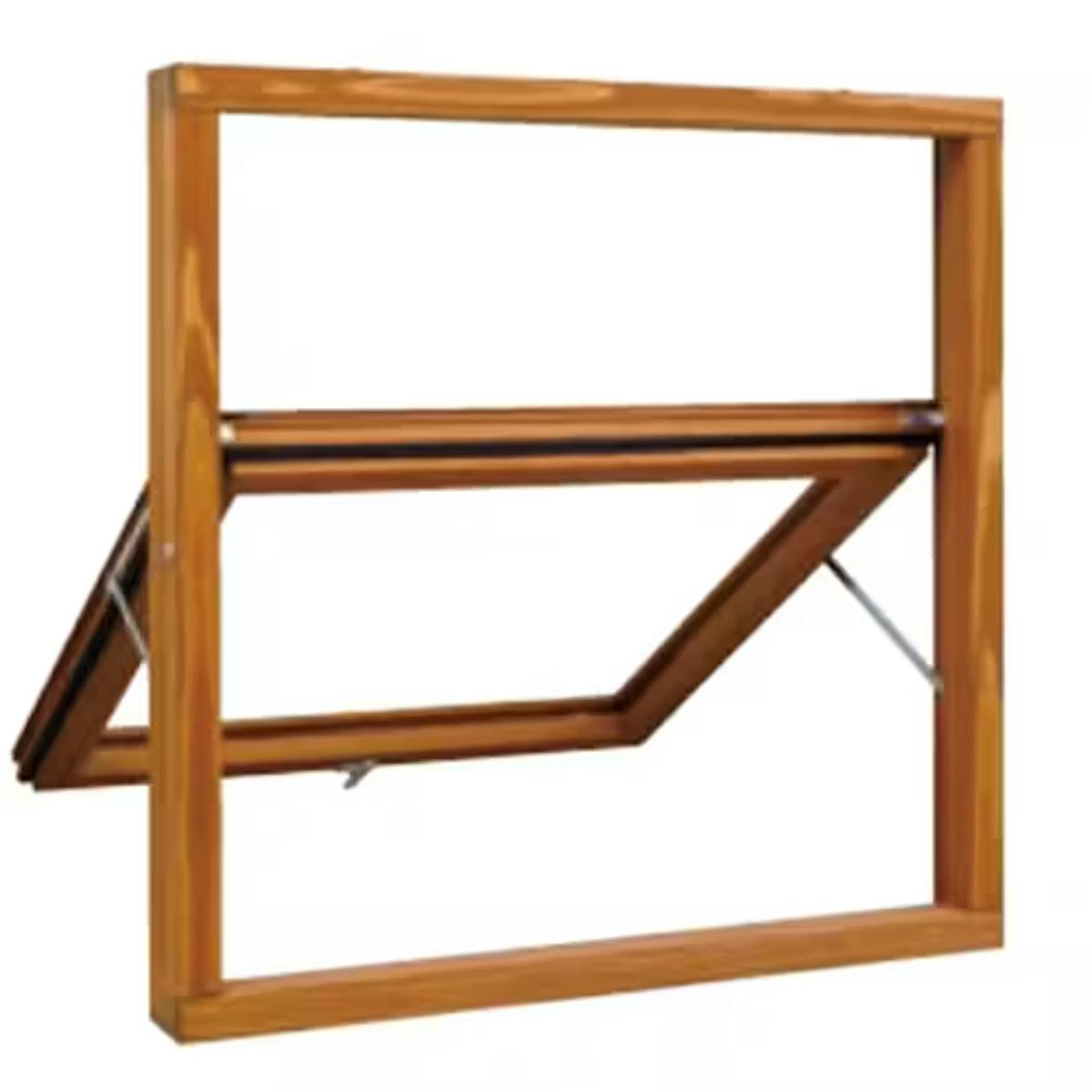

横軸滑り出し窓(オーニング)

横軸滑り出し窓(オーニング)

ドレーキップとは反対に障子が屋外側に開くタイプの窓です。優れた機密性能はドレーキップと同様。障子が室内側に干渉しないため、窓廻りに物を置きたい子供室や寝室などに最適です。

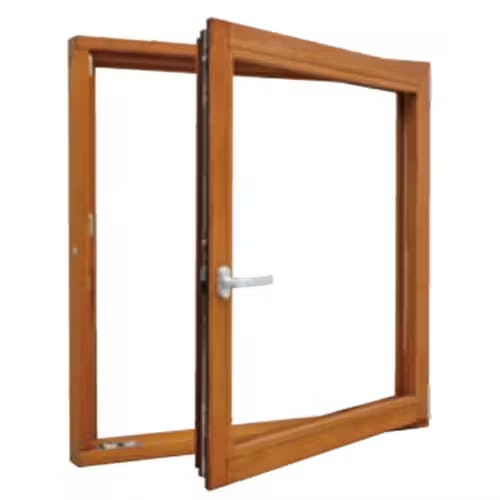

内開き・内倒し窓(ドレーキップ)

内開き・内倒し窓(ドレーキップ)

欧米で最もポピュラーな開閉形式の窓です。通常は室内側に障子を倒す「内倒し」状態にして防犯しながら換気を行います。換気しておきたいけど人のいない2~3階の部屋に最適です。

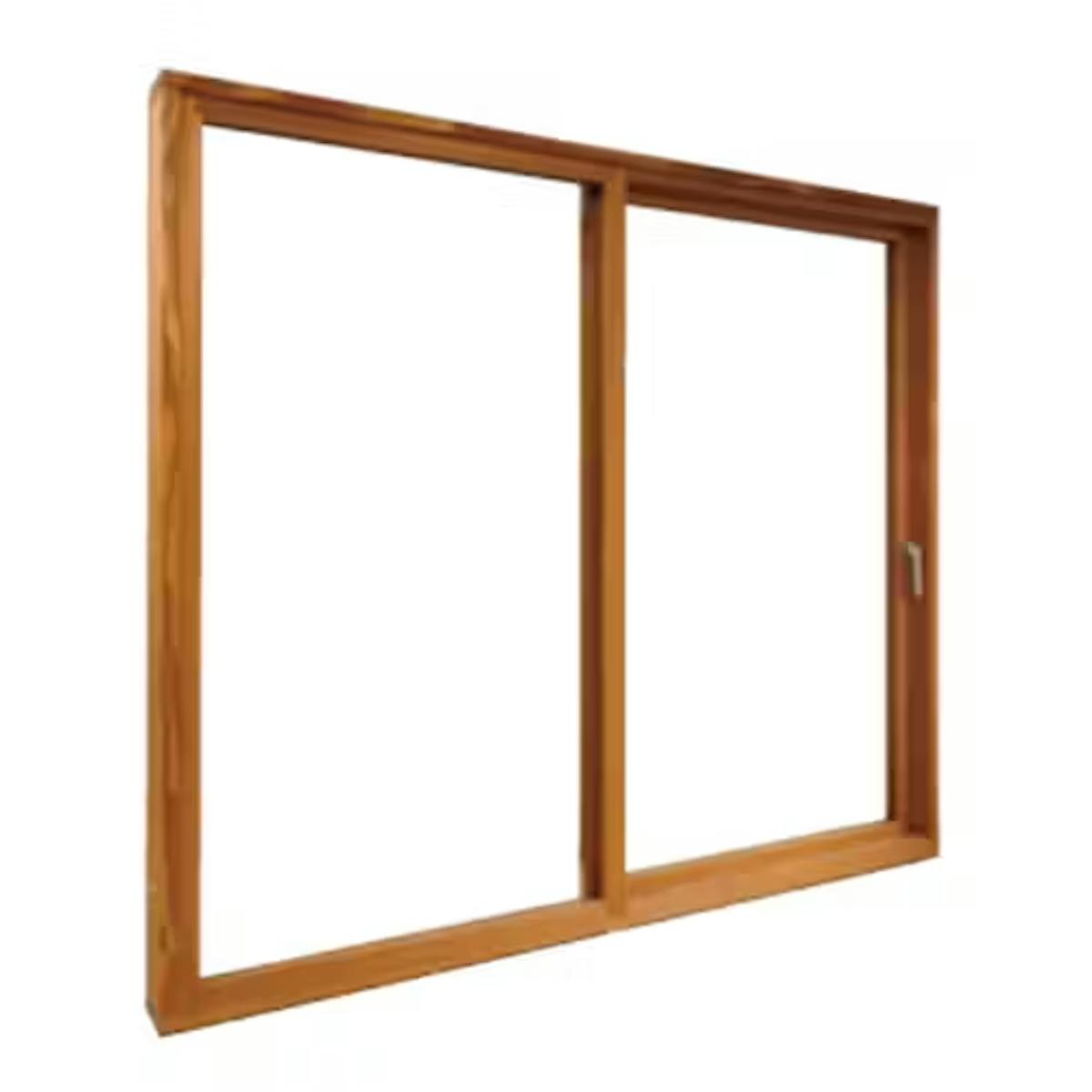

片引き寄せ窓(エコスライド)

片引き寄せ窓(エコスライド)

大開口が可能な片引き寄せ窓です。 アルミ製の防火サッシでもラインナップしていない2,560×2,300mmサイズをご用意いたしました。 ドイツSIEGENIA社製の金物「エコスライド」の働きにより高い気密性能を有します。

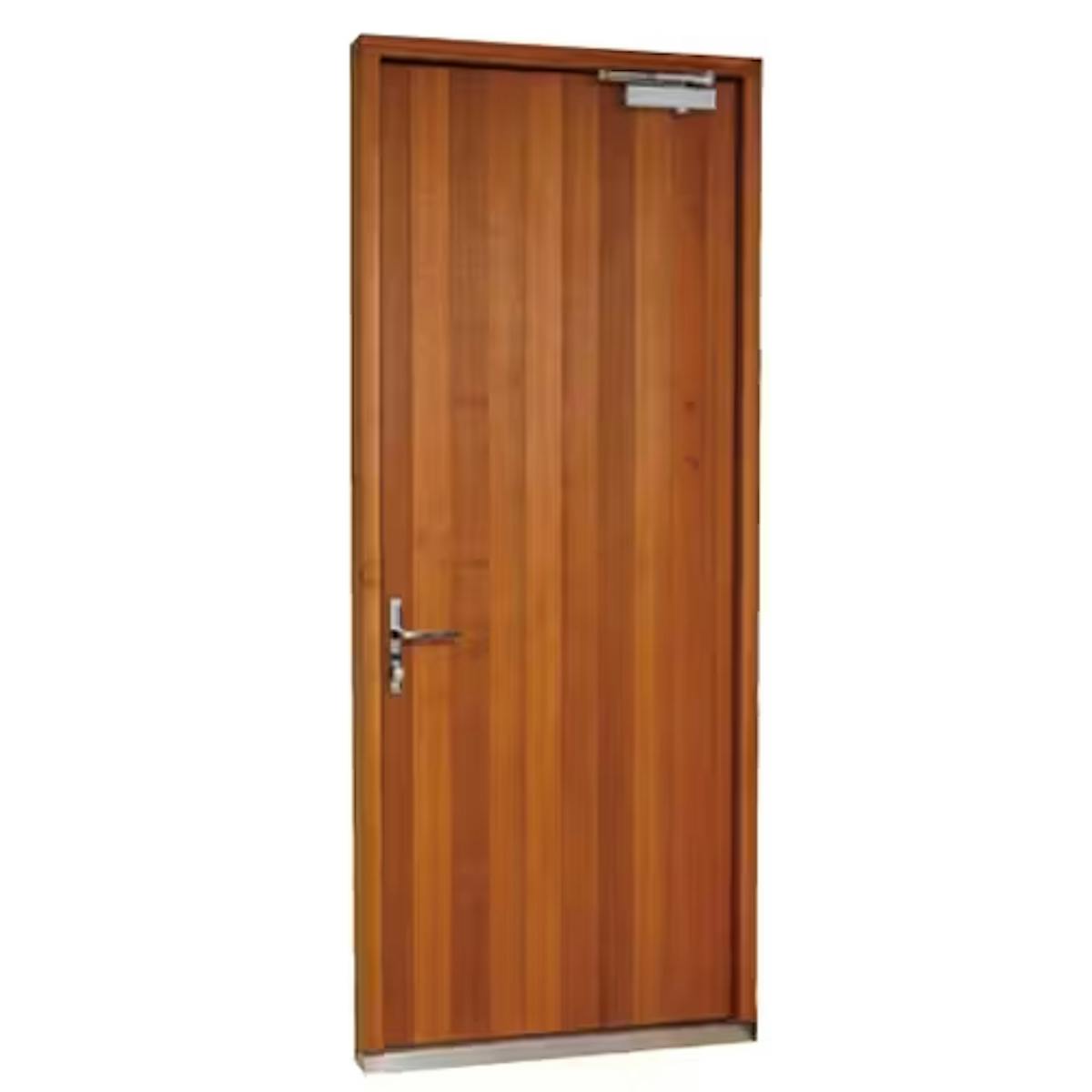

片開き板張り戸

片開き板張り戸

米ヒバの質感が美しい板張りの玄関ドアです。多点ロックシステムと最上級クラスのシリンダーを標準搭載し高い防犯性能を有します。

はめ殺し窓(フィックス)
はめ殺し窓(フィックス)

外部の景観を効果的に切り取る窓です。アルミ製・樹脂製のサッシと違い、フレームの存在感を感じさせません。ピクチャーウィンドウとしてのご利用に最適です。

横軸滑り出し窓(オーニング)
横軸滑り出し窓(オーニング)

ドレーキップとは反対に障子が屋外側に開くタイプの窓です。優れた機密性能はドレーキップと同様。障子が室内側に干渉しないため、窓廻りに物を置きたい子供室や寝室などに最適です。

内開き・内倒し窓(ドレーキップ)
内開き・内倒し窓(ドレーキップ)

欧米で最もポピュラーな開閉形式の窓です。通常は室内側に障子を倒す「内倒し」状態にして防犯しながら換気を行います。換気しておきたいけど人のいない2~3階の部屋に最適です。

片引き寄せ窓(エコスライド)
片引き寄せ窓(エコスライド)

大開口が可能な片引き寄せ窓です。 アルミ製の防火サッシでもラインナップしていない2,560×2,300mmサイズをご用意いたしました。 ドイツSIEGENIA社製の金物「エコスライド」の働きにより高い気密性能を有します。

片開き板張り戸
片開き板張り戸

米ヒバの質感が美しい板張りの玄関ドアです。多点ロックシステムと最上級クラスのシリンダーを標準搭載し高い防犯性能を有します。

材種

国産杉
やわらかく肌触りが良い材質です。表情が豊かであたたかさを感じられます。国内の厳選した材料を仕入れています。

木部保護塗装色

イタリアの塗料メーカー・RENNER社の屋外用含浸水性塗料をベースに弊社木製サッシに適合する仕様に調整しています。
水性ですが、これまで使用実績のある油性塗料と比較しても遜色ない高い性能を発揮します。

夢まどスタンダード木部保護塗装色

・プライマー + トップコート 計3回塗り
・同種の組み合わせ塗料では以下の規格に適合しています。

- BPD:欧州機関に準拠した殺生物保護製品
- CATAS:耐候性試験規格
- RENEWABLE SOURCE:炭化水素誘導体を含まない製品
- IRON OXIDE:耐紫外線性を保証する製品

ガラス

サンバランス(AGCのLow-Eペアガラス)
サッシの寸法や設置場所によってガラスの構成は変わります。

防火ガラス 透明

Low-E5+AR16+結晶化4
Low-E5+AR16+PW6.8(オーニングのみ)

非防火ガラス 透明 FL4+WR16+Low-E4
レールヒンジ水切り

アルミ製 ①シルバー色、②ブラック色
レール、ヒンジ、水切りは①②の2色からお選びいただけます



材種

国産杉
やわらかく肌触りが良い材質です。表情が豊かであたたかさを感じられます。国内の厳選した材料を仕入れています。

木部保護
塗装色

イタリアの塗料メーカー・RENNER社の屋外用含浸水性塗料をベースに弊社木製サッシに適合する仕様に調整しています。
水性ですが、これまで使用実績のある油性塗料と比較しても遜色ない高い性能を発揮します。

夢まどスタンダード木部保護塗装色

・プライマー + トップコート 計3回塗り
・同種の組み合わせ塗料では以下の規格に適合しています。

- BPD:欧州機関に準拠した殺生物保護製品
- CATAS:耐候性試験規格
- RENEWABLE SOURCE:炭化水素誘導体を含まない製品
- IRON OXIDE:耐紫外線性を保証する製品

ガラス

サンバランス(AGCのLow-Eペアガラス)
サッシの寸法や設置場所によってガラスの構成は変わります。

防火ガラス 透明

Low-E5+AR16+結晶化4
Low-E5+AR16+PW6.8(オーニングのみ)

非防火ガラス 透明

FL4+WR16+Low-E4

レールヒンジ水切り

アルミ製 ①シルバー色、②ブラック色
レール、ヒンジ、水切りは①②の2色からお選びいただけます



製作可能範囲

製品名(品番) 製作範囲 ()内は防火(-FP)仕様
W H
片引きへーべシーベ(FHS、HS) 1,100~2,560mm 1,000~2,300mm
引き違いへーべシーベ(SHS) 1,100~2,560mm 1,000~2,300mm
エコスライド(FES、ES) 744~2,560mm(744~2,560mm) 1,293~2,300mm(1,293~2,300mm)
ドレーキップ窓(DK) 422~1,700mm(409~1,388mm) 437~2,300mm(429~2,300mm)
オーニング窓(AW) 446~1,500mm(446~1,200mm) 445~1,600mm(445~1,200mm)
フィックス窓(SF) 320~2,400mm
(縦長:320~1,200mm)
(横長:320~2,100mm)
320~2,400mm
(縦長:320~2,400mm)
(横長:320~1,266mm)
板張りドア(PDR) 520~1,050(520~1,050mm) 1,020~2,400(1520~2,400mm)

製作可能範囲

製品名(品番) 製作範囲 ()内は防火(-FP)使用
W H
片引きへーべシーベ
(FHS、HS)
1,100~2,560mm 1,000~2,300mm
引き違いへーべシーベ
(SHS)
1,100~2,560mm 1,000~2,300mm
エコスライド
(FES、ES)
744~2,560mm
(744~2,560mm)
1,293~2,300mm
(1,293~2,300mm)
ドレーキップ窓
(DK)
422~1,700mm
(422~1,388mm)
437~2,300mm
(437~2,300mm)
オーニング窓
(AW)
446~1,500mm
(446~1,200mm)
445~1,600mm
(445~1,200mm)
フィックス窓
(SF)
320~2,400mm
(縦長:320~1,200mm)

(横長:320~2,100mm)
320~2,400mm
(縦長:320~2,400mm)
(横長:320~1,266mm)
板張りドア
(PDR)
520~1,050mm
(520~1,050mm)
1,020~2,400mm
(1520~2,400mm)
  耐風圧 気密性 水密性 熱貫流率
エコスライド S-6 A-4 W-4 H-5
ドレーキップ窓 S-7 A-4 W-3 H-5
オーニング窓 S-6 A-4 W-4 H-5
フィックス窓 S-7 A-4 W-4 H-5
板張りドア S-6 A-4   H-5

・非防火仕様は4㎜ペアガラスで、最大寸法が2.5㎡となります。
・ドレーキップの開き止め金具はW718㎜以下のサイズでは装着されません。

既製サイズを超える寸法で自由な表現を追求したい場合は、完全自由設計の「夢まどプロフェッショナル」をご活用ください。

・非防火仕様は4㎜ペアガラスで、最大寸法が2.5㎡となります。
・ドレーキップの開き止め金具はW718㎜以下のサイズでは装着されません。

既製サイズを超える寸法で自由な表現を追求したい場合は、完全自由設計の「夢まどプロフェッショナル」をご活用ください。


事例紹介

カタログダウンロード

よくある質問

Q. 木製サッシはどのようなものですか?

A. 一般に、木製建具とは木製の枠に木製の窓や戸(可動障子)をはめ込んだものをいいます。あらかじめ大工さんが製作した枠に合わせ、あとから窓や戸(可動障子)を製作することが多いため、枠とのあいだに隙間ができやすいという欠点があります。 広義には、木製サッシも木製建具の一部です。しかし当社では、アルミサッシと同等かそれ以上の機密性能を備えたものを木製サッシと呼んでいます。枠と障子をセットで設計することで高い機密性能を有するのが特徴です。また、夢まどシリーズのサッシはペアガラスを標準としています。ペアガラスのもつ断熱性能、木星フレームがもつ断熱性能、この2つが相まってアルミサッシにはない高い断熱性能を備えているのも木製サッシならではの特徴といえます。

Q. 木製サッシは腐りませんか?

A. 木材は水に弱いため、夢まどスタンダードは特に弱点となりやすい下枠廻りに雨水などが長時間滞留しない断面設計をしています。水たまりの出来やすい下枠にアルミ型材を使用したり、ガラス廻りに水抜き孔を設けるなどして、サッシの上から下まで水がスムーズに流れていく構造が特徴です。ただし、雨水が窓に直接掛かるような建物のデザインは木製サッシの耐久性を著しく低下させます。軒や庇の出を十分に確保するなど雨掛かりに対する配慮が必要です。

Q. 木部の反り、曲がり、狂いは起きませんか?

A. 自然素材である木材はある程度反りや曲がりが発生します。それを防ぐ有効な手段は、使用する木材を十分乾燥させておくことです。当社では木製乾燥機による人工乾燥、自然乾燥を両方行い含水率を計測しながら管理を徹底しております。また、木取りの段階で職人が板目・柾目を見分け、枠や框材の使い分けを行うなど、あらかじめ反りや曲がりを見越した製作を心がけています。
