千駄ヶ谷ビル
1～2階がテナント、3～4階が住宅の複合型住居。通常のオフィスでは難しい約4.5mの階高を持つ開放的な空間や、窓を全開にしてリビングとテラスを一体化することで、限られた延べ床面積でも最大限の付加価値を引き出した建築。
1階・2階を可能な限りガラス張りにするため、最大サイズ、金額などを調べた結果、スチールサッシでも高さ3メートルの窓は難しく、その時点で「夢まど」が一番大きなサイズの窓の個別認定を取得していたことから、採用となりました。
防火設備とは
建築基準法第2条第9号の2に基づき、耐火建築物などの外壁の開口部で延焼の恐れがある部分には、「20分間の遮炎性能を持つ防火設備」を設置する必要があります。
この防火設備は、大臣が告示で定めた仕様に適合するか、個別に大臣の認定を受けたものでなければなりません。

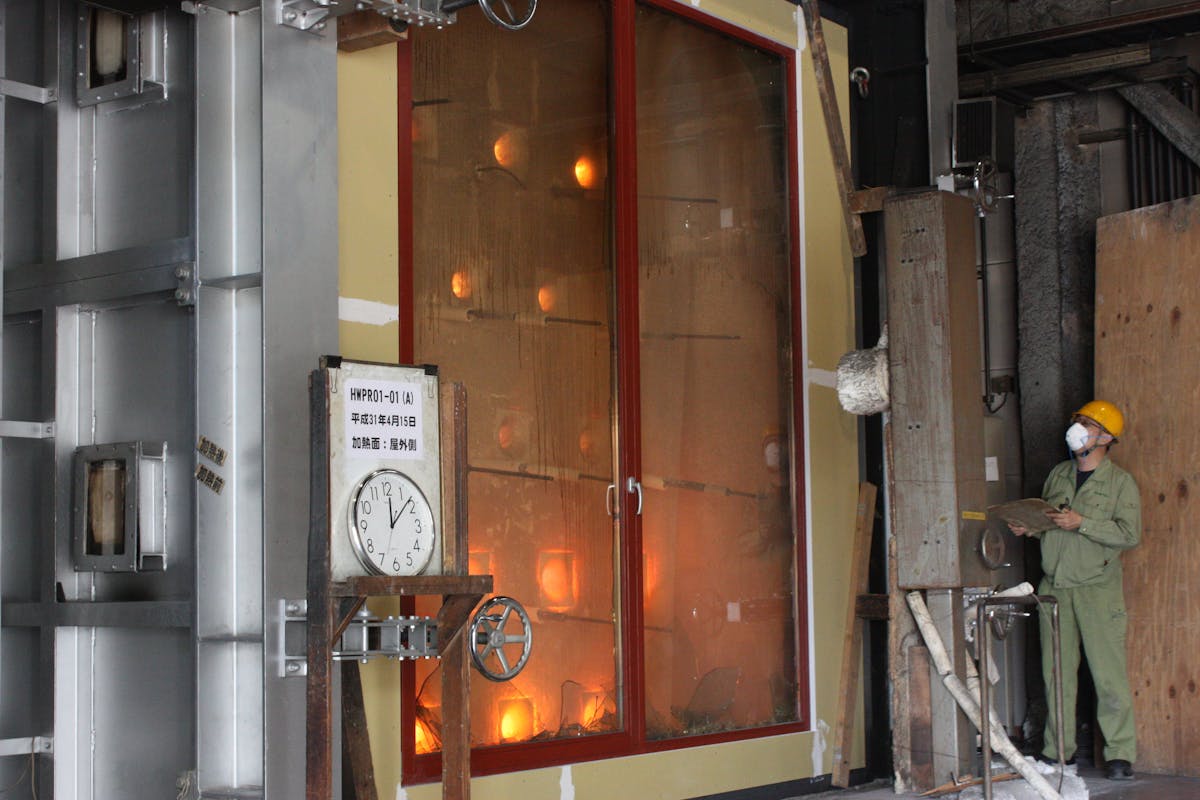

夢まどの防火窓は、それぞれ個別に試験を受け、防火設備として認定された木製サッシです。
夢まどの防火仕様
防火設備認定品一覧

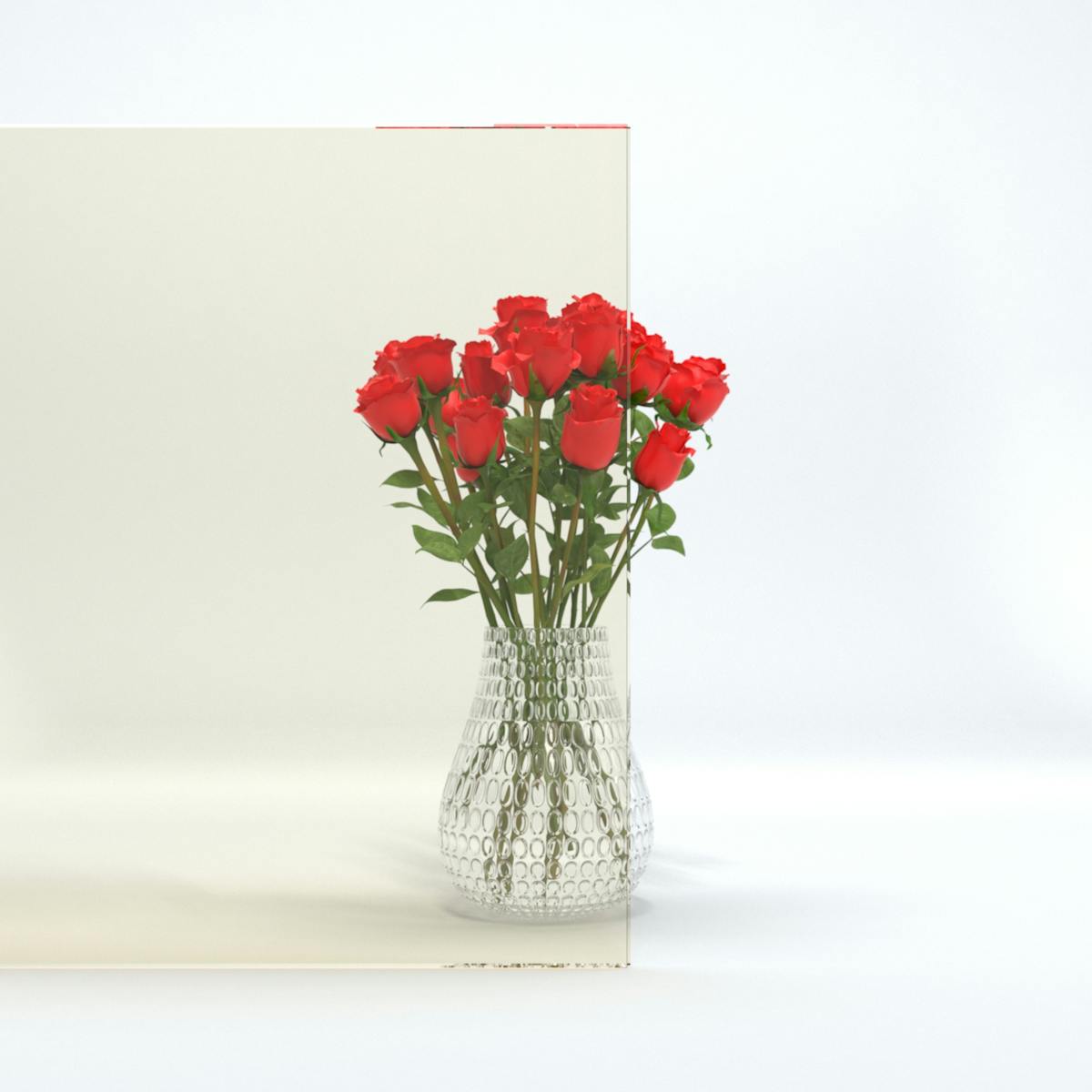

結晶化ガラス仕様
(日本電気硝子：ファイアライト)
結晶化ガラスは火災発生時の高温に耐え、スプリンクラーの放水による急冷にも割れない防火ガラスです。
本来は結晶を持たないガラスを熱処理することにより、内部に約30ナノメートルという微細な結晶を析出、アメリカのUL規格に適合するなど、高い防火性能が実証されています。

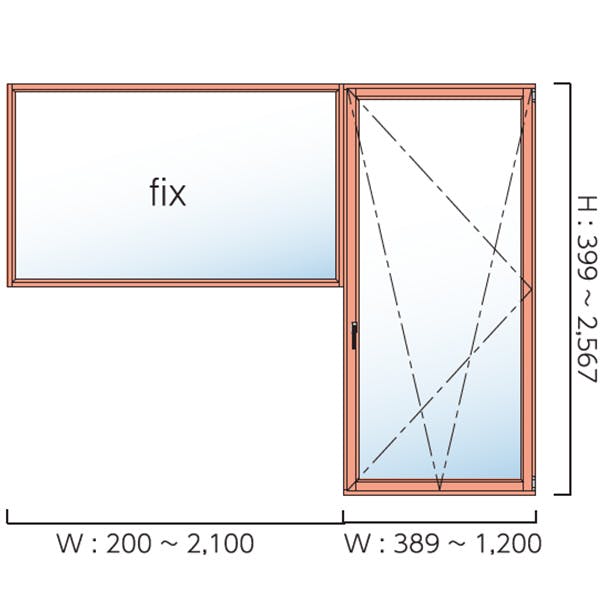

はめ殺し・内開き内倒し連窓

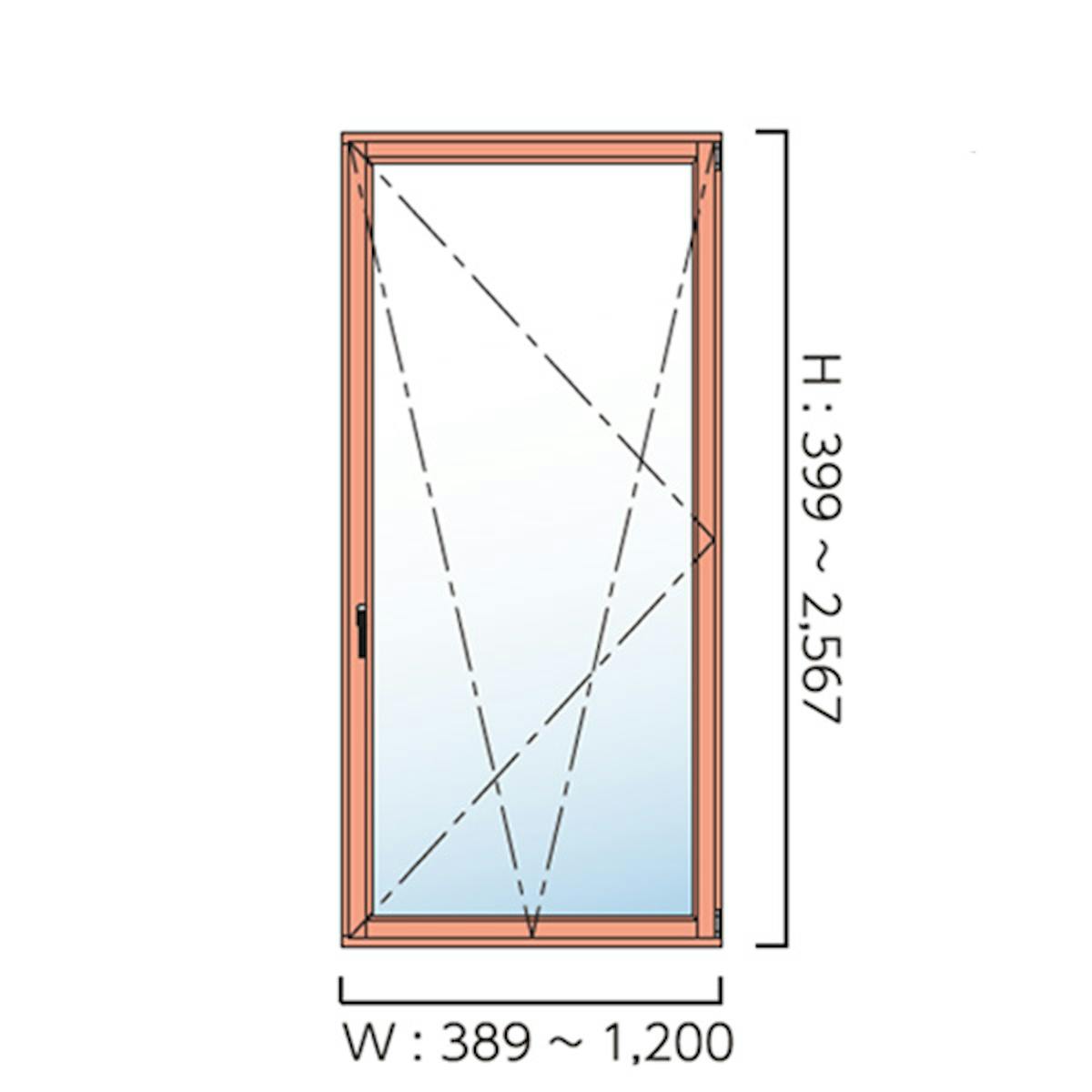

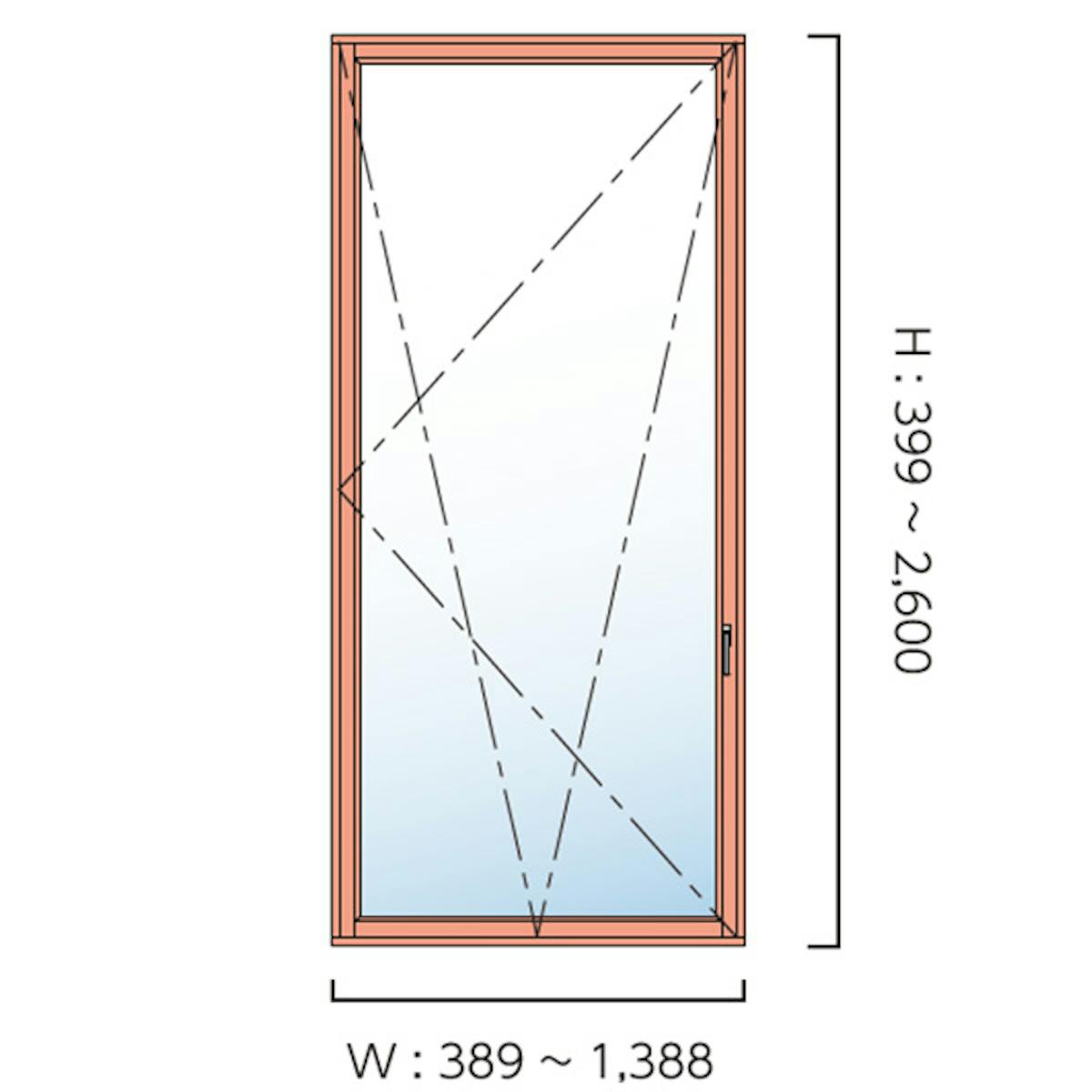

内開き内倒し窓（ドレーキップ）

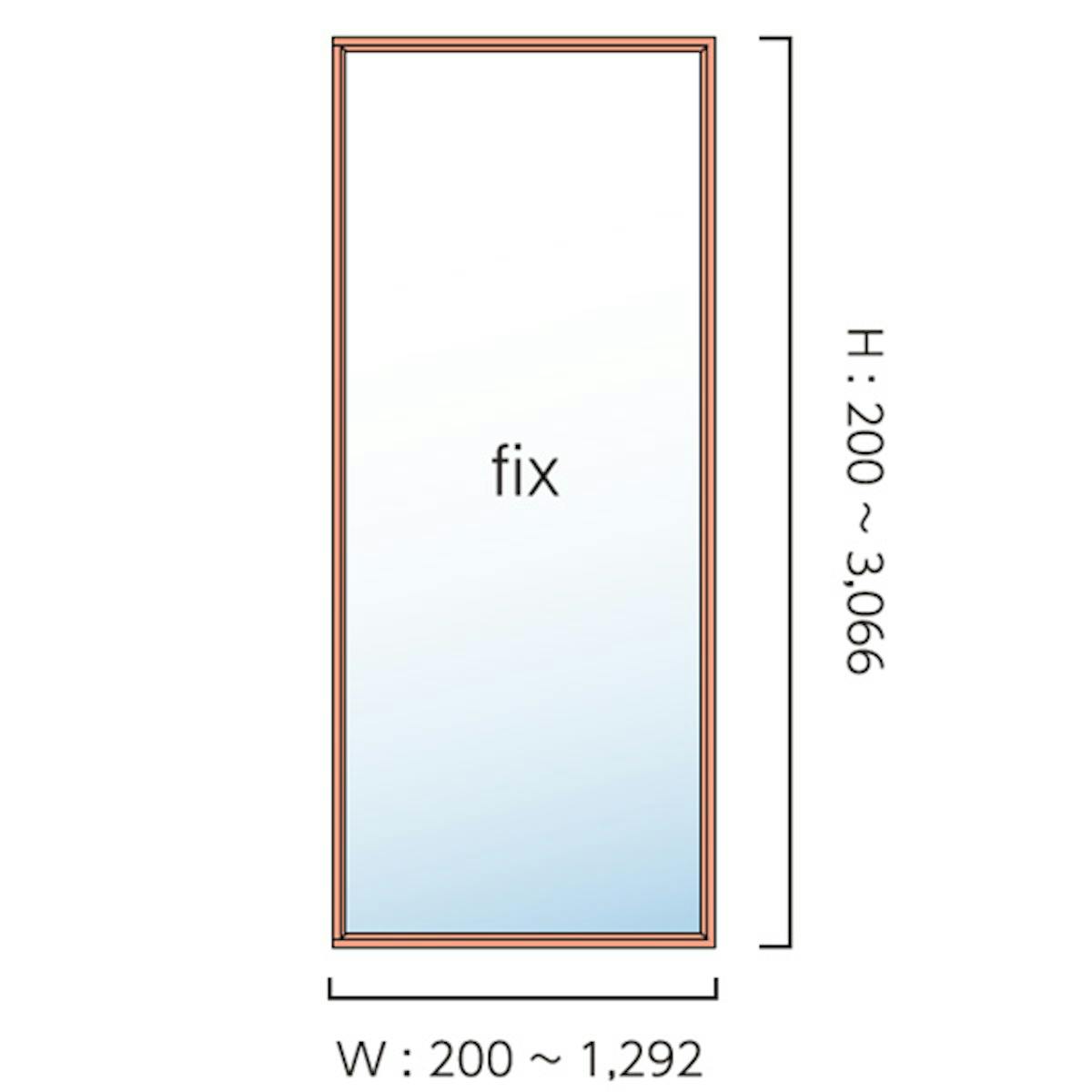

はめ殺し窓（FIX）

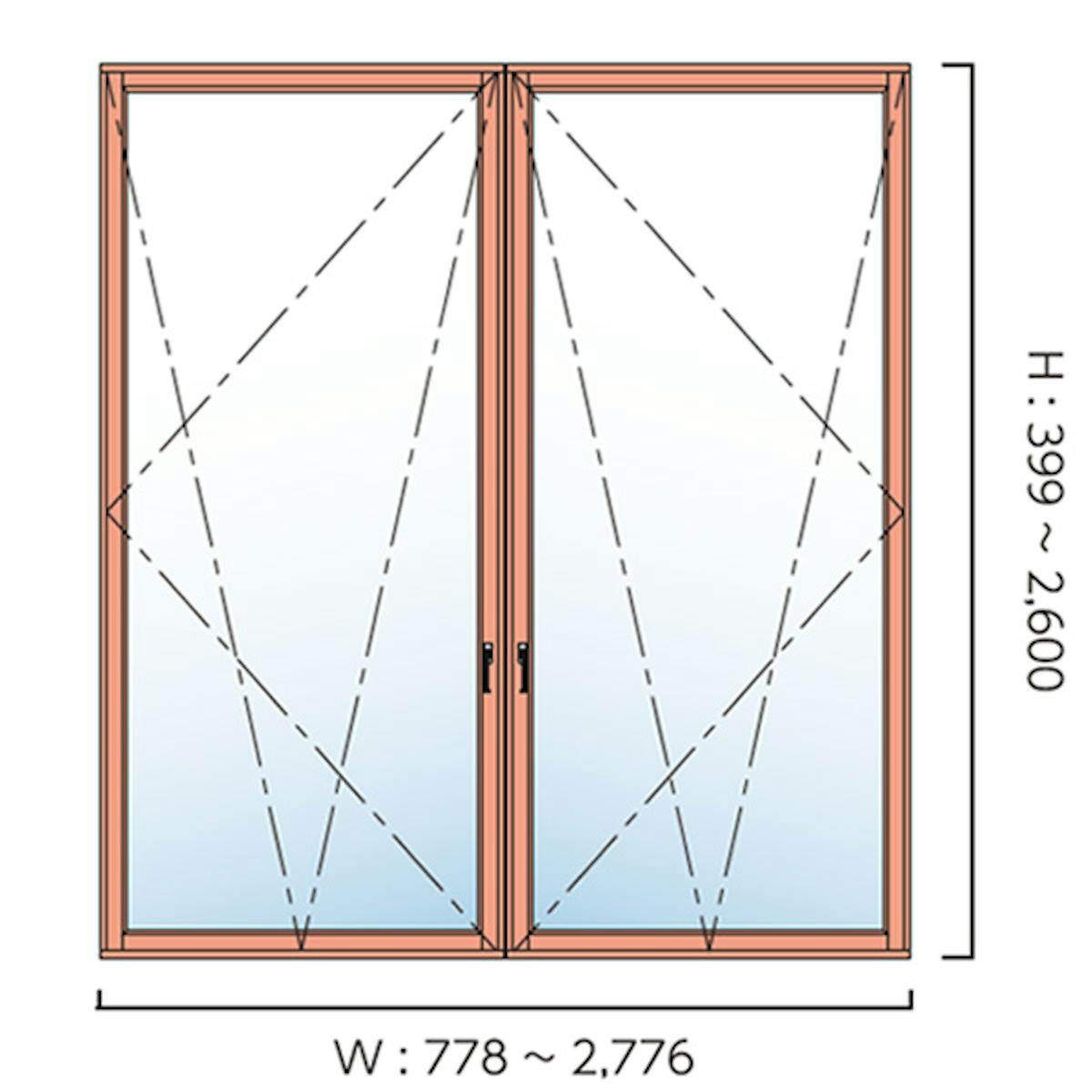

木製二連窓(内開き内倒し窓)

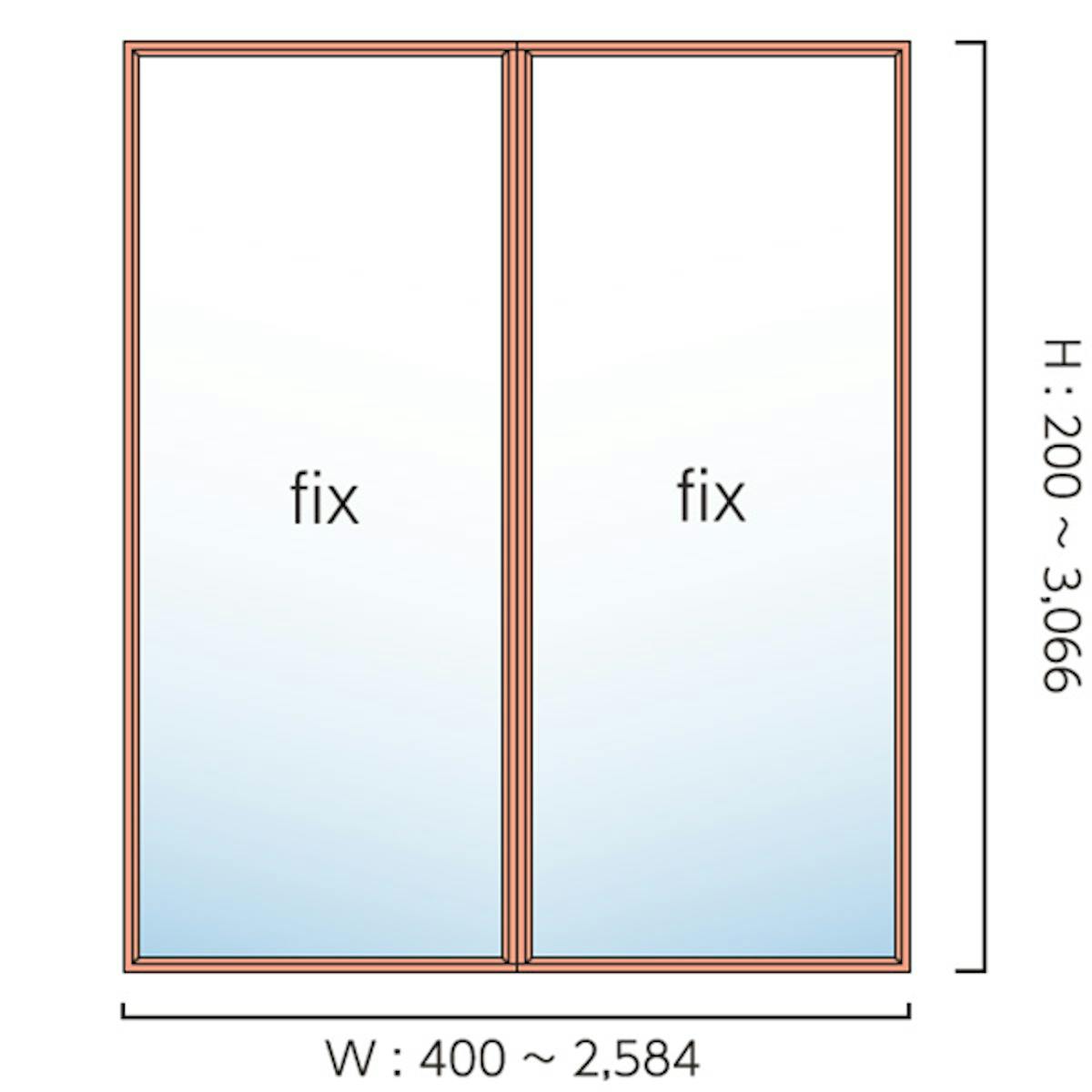

木製二連窓(はめ殺し窓)

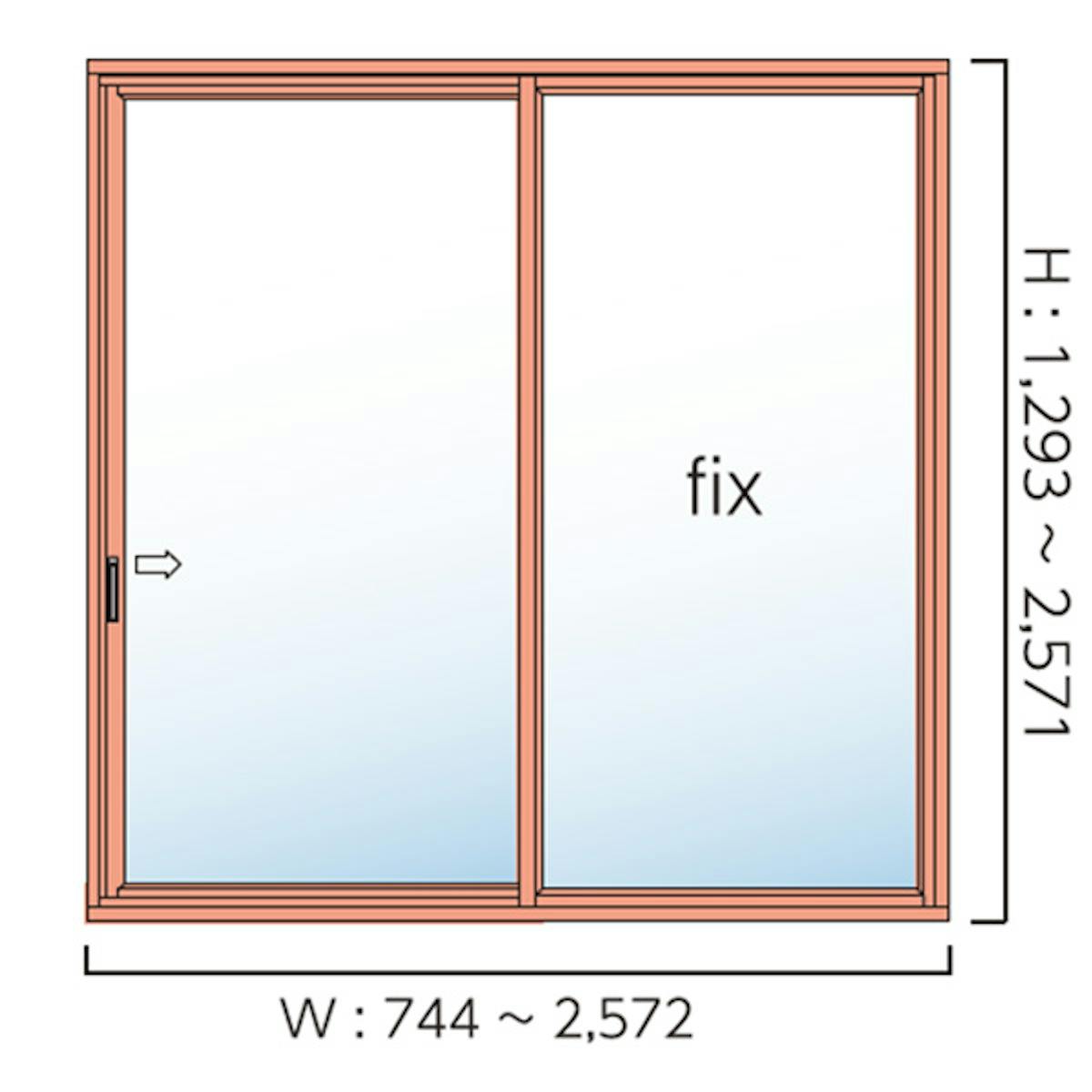

エコスライド

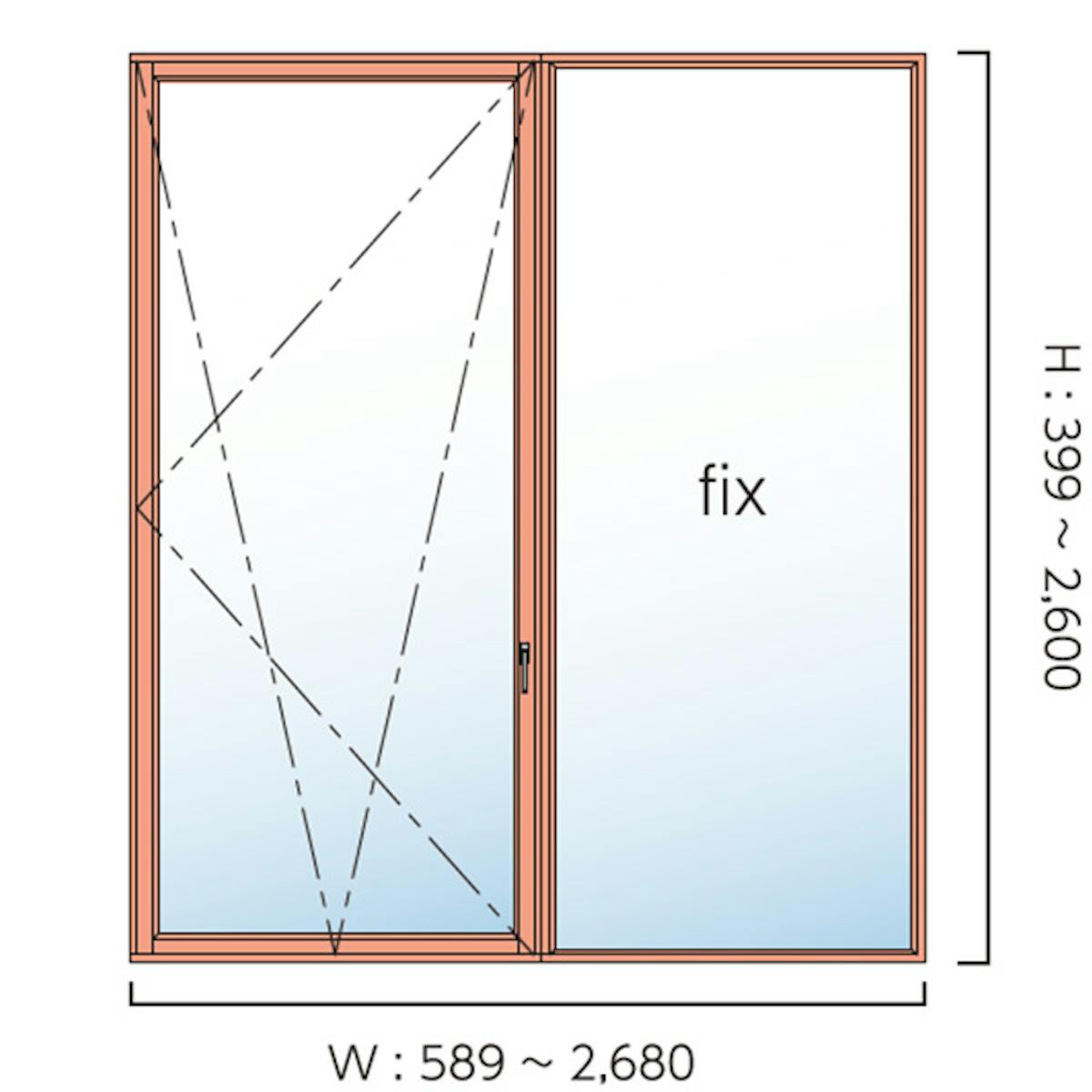

はめ殺し・内開き内倒し連窓
内開き内倒し連窓
はめ殺し窓
Low-Eは低放射ガラス、ARはアルゴンガス入り、結晶化は耐熱結晶化ガラス、数字は厚みを表します。
例：Low-E5＋AR12＋結晶化4 ＝ Low-Eガラス５mmと結晶化ガラス４mmのペアガラス（アルゴンガス入り）
網入りガラス仕様
ガラスの中にワイヤー(網)が入った防火設備用のガラスです。
火災時にガラスの飛散を抑え、炎が窓の外に吹き出すことを防ぎ、延焼を防止する効果があります。

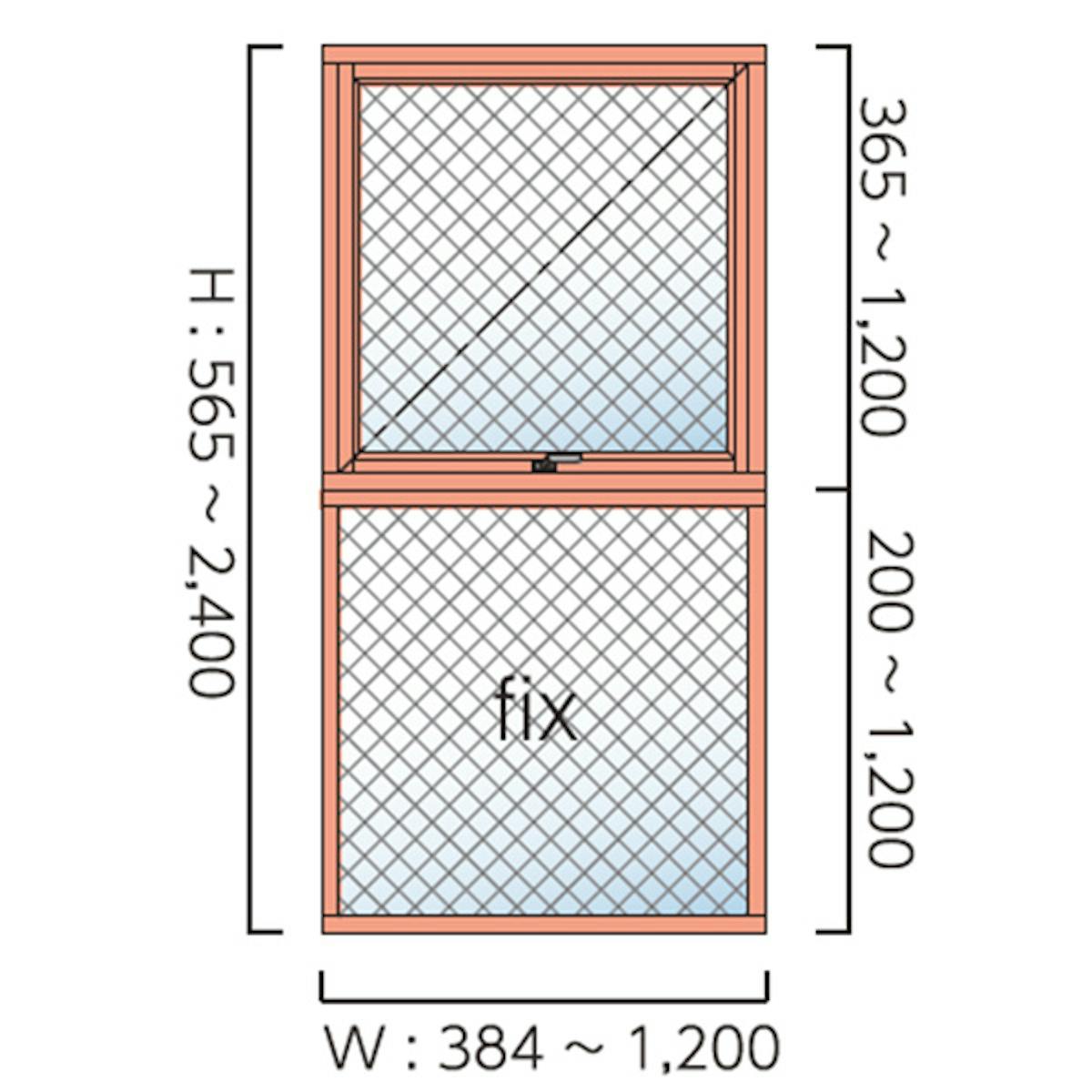

はめ殺し・横軸すべり出し段窓

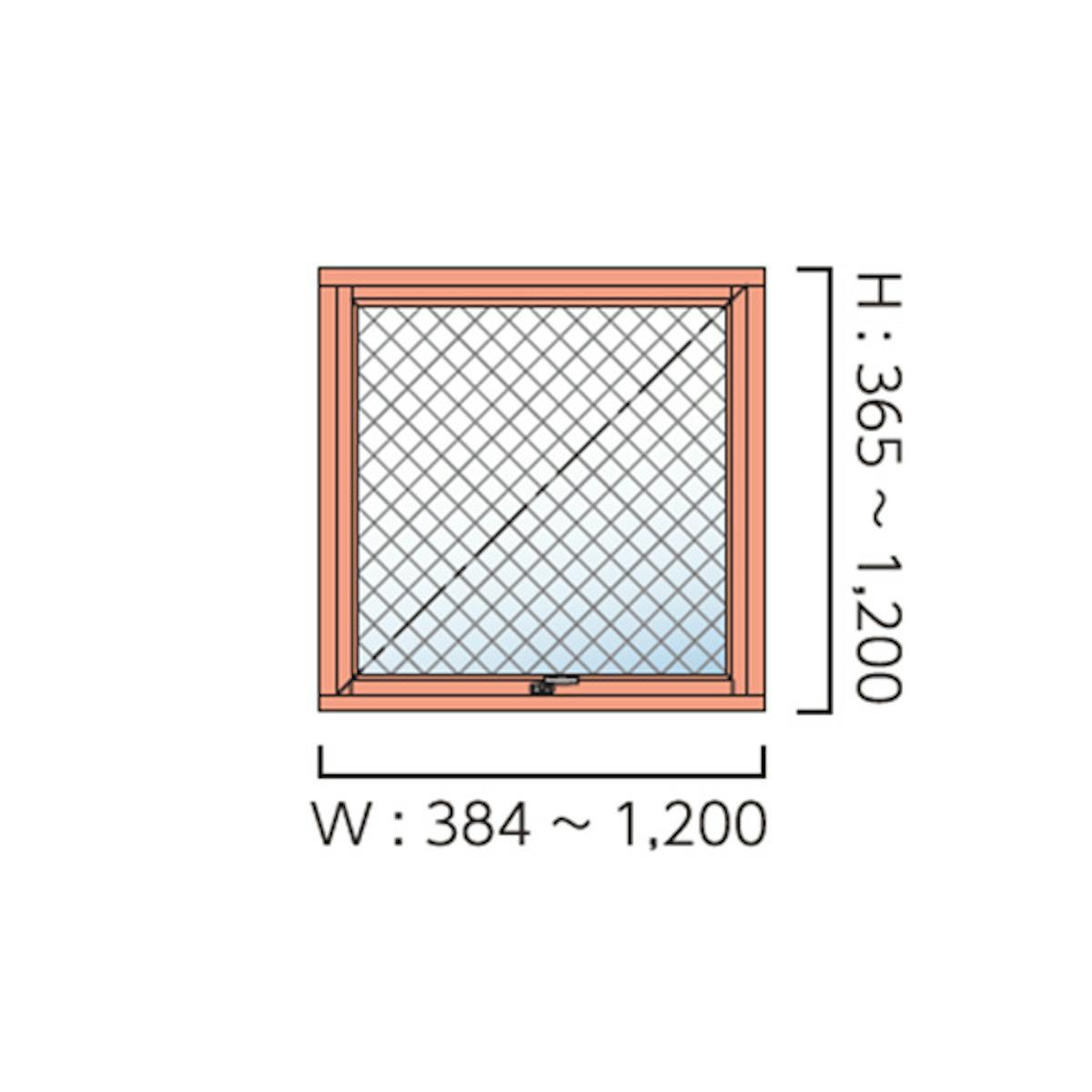

横軸すべり出し窓

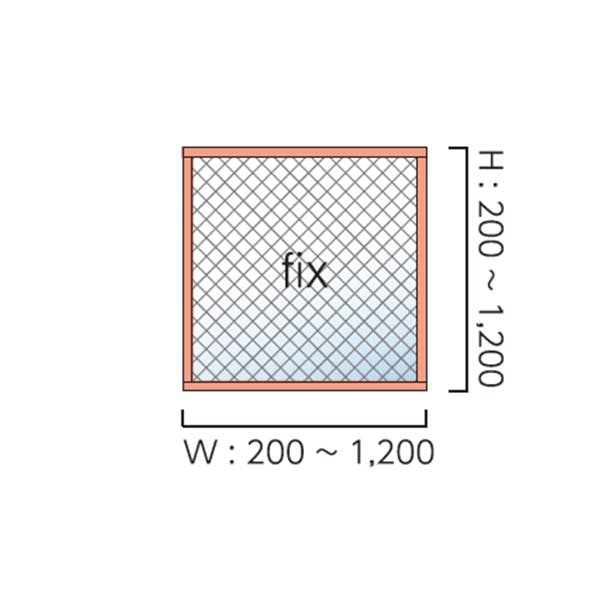

はめ殺し窓
施工事例
防火設備に関するお問い合わせ
夢まどの防火設備に関する内容についてのお問い合わせは下記よりお問い合わせください。
